Führerstand BR401 ETCS

[Carsten Hölscher]

Die Lage der Ebulatasten könnte vielleicht je nach Gerätetyp/Hersteller etwas unterschiedlich sein?
Carsten

[F. Schn.]

Auch wenn es länger dauern könnte: Hier gibt es massive geplante Erweiterungen für das Fst-Datenformat, mit dem viel mehr möglich werden dürfte: viewtopic.php?t=20015 Wenn also was noch nicht geht, erst mal abwarten.

[AndreasBrandtner]

Guten Abend,

ich versuche nun den ganzen Abend das ETCS richtig zu platzieren. Es muss einfach einen Unterschied in der Ausgabe der Grafik geben zwischen dem wie es in Zusi dargestellt wird und wie es Zusi Display als eigenständiges Programm ausgibt.

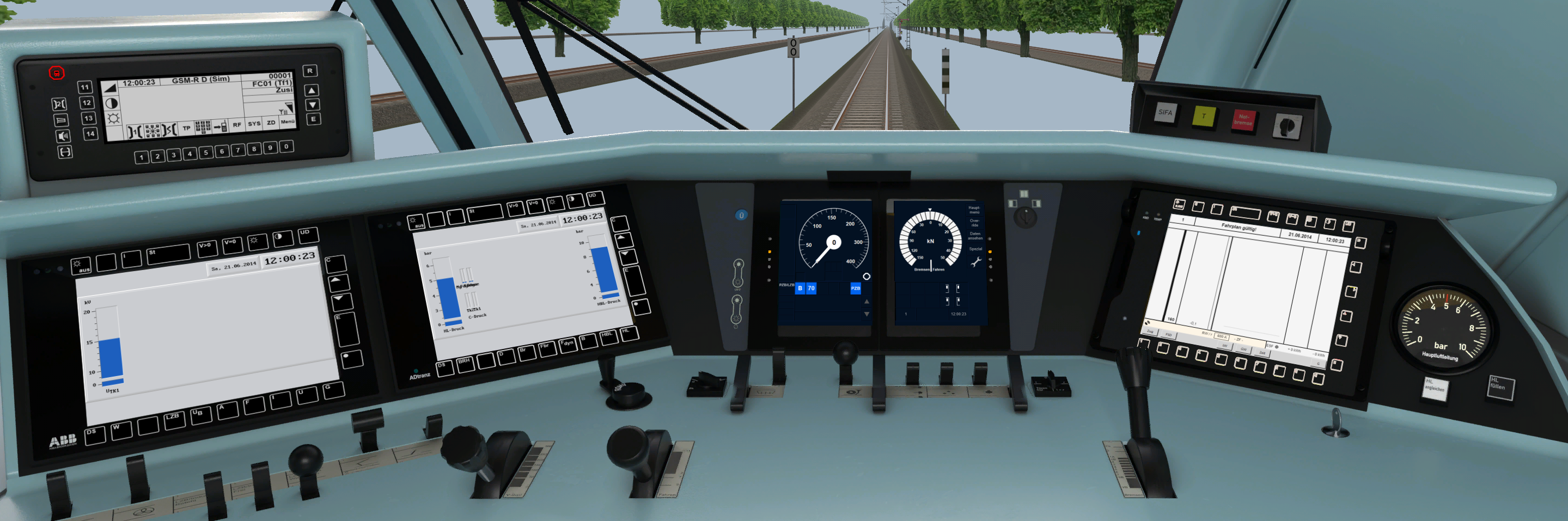

Hier mal der aktuelle stand aus dem Sim. (als link da in Original Größe)
https://www.brandtnerab.de/3006202252057.png

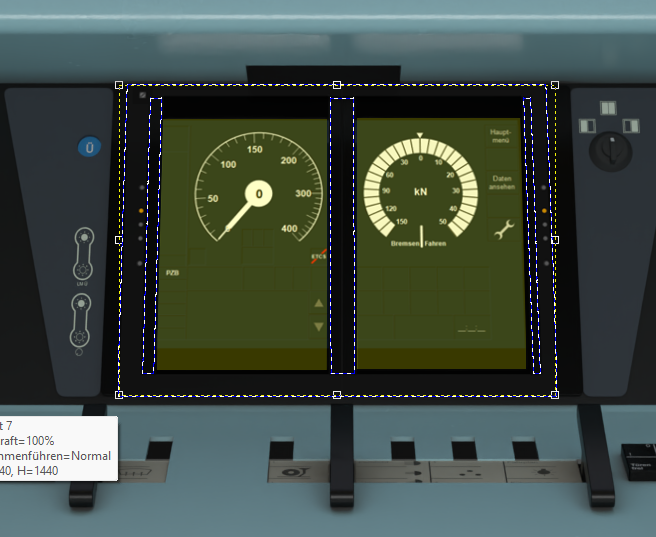

Hier habe ich aus Zusi Display ein Screenshot gemacht, diesen exakt ausgeschnitten und in Corel Photopaint entsprechend hingezogen. Dann die Ecken des Bildes Pixelganu ausgelesen und die Werte exakt im fst Eingetragen.
Der gelb hinterlegte Bereich zeigt die mögliche Displaygröße mir die zu Verfügung steht. Maßlich habe ich mich an den Angaben aus einem Deuta Prospekt gerichtet.

https://www.deuta.de/deuta-mft-de.pdfx?forced=true

Da ist die rede von 2x8" Displays. mit einer Auflösung von 480x800px.
Das sollte eine sichtbare Fläche von 105 mm × 174 mm sein. Was ich auch exakt so umgesetzt habe..

Das Ergebnis im Sim hat so gut wie gar nichts mit dem was ich eigentlich erwarte zu tun und es ist etwas mühselig das ganze auf verdacht hinzuschieben und dann immer auf gut glück hoffen das es passt.

Auffällig ist noch die etwas schlechte Darstellung der Ebula Tasten?

[Jens Haupert]

Hallo,

wegen der Tasten muss in der Dummy-Textur die Option "D3DRS_ALPHABLENDENABLE" aktiv sind.

Aktuell ist der Abstand der Displays im integrieten Modus nicht der Gleiche wie im Standalone-Modus. Vermutlich, damit es woanders passt. Soll ich das mal auf den gleichen Wert stellen und dir eine Version schicken?

Grüße
Jens

[AndreasBrandtner]

Moin,

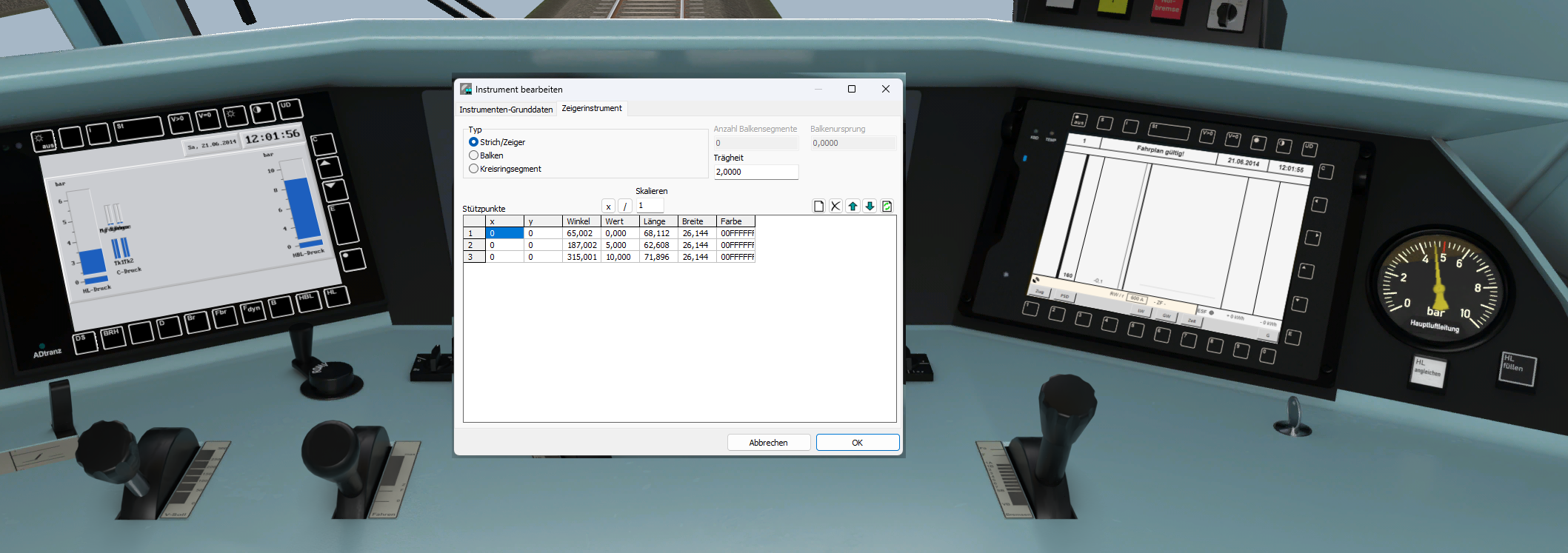

irgendwie will die Hl Anzeige nicht so wie ich... Im Hintergund ein Screen aus dem Sim. Davor die Einstellungen im Editor.
Bei 0 wird auch 0 Angezeigt, aber eben nicht 3,5. (vergl. links mit ZD)
Ich hatte schon vorher mehr Stützpunkte, da war das gleiche Verhalten zu beobachten. Habe es dann erst mal etwas vereinfacht, um mögliche Fehler zu finden. Nun bin aber doch ratlos...

[Jens Haupert]

Hallo Andreas,

die HL-Drücke werden bewusst nicht korrekt angezeigt, um das Bremsverhalten etwas realitischer zu gestalten. Übernimm einfach die Stützpunkte des bisherigen Fst. Die hatten wir passend zum ZD aufeinander abgestimmt.

Grüße
Jens

[AndreasBrandtner]

hm aber wenn ich in Stufe 7 3,5bar habe, sollten die auch angezeigt werden? ZD zeigt ja die richtigen Werte an?

[Stefan (TheShow2006)]

Wir haben dem 401 einen Bremscomputer spendiert, um ein realistischeres Anlege- und Löseverhalten zu simulieren.
Der Zeiger für die HL ist in ZD und im Fst nur gefaked.
Daher muss der analog zum Bestandsführerstand eingebaut werden.

Grüße

[AndreasBrandtner]

Ok, einfach gemacht und es passt. Hatte mich auch schon über die etwas merkwürdigen Werte der Stützpunkte gewundert. Noch mal ein bisschen feintuning, aber grundsätzlich läuft es jetzt.

[AndreasBrandtner]

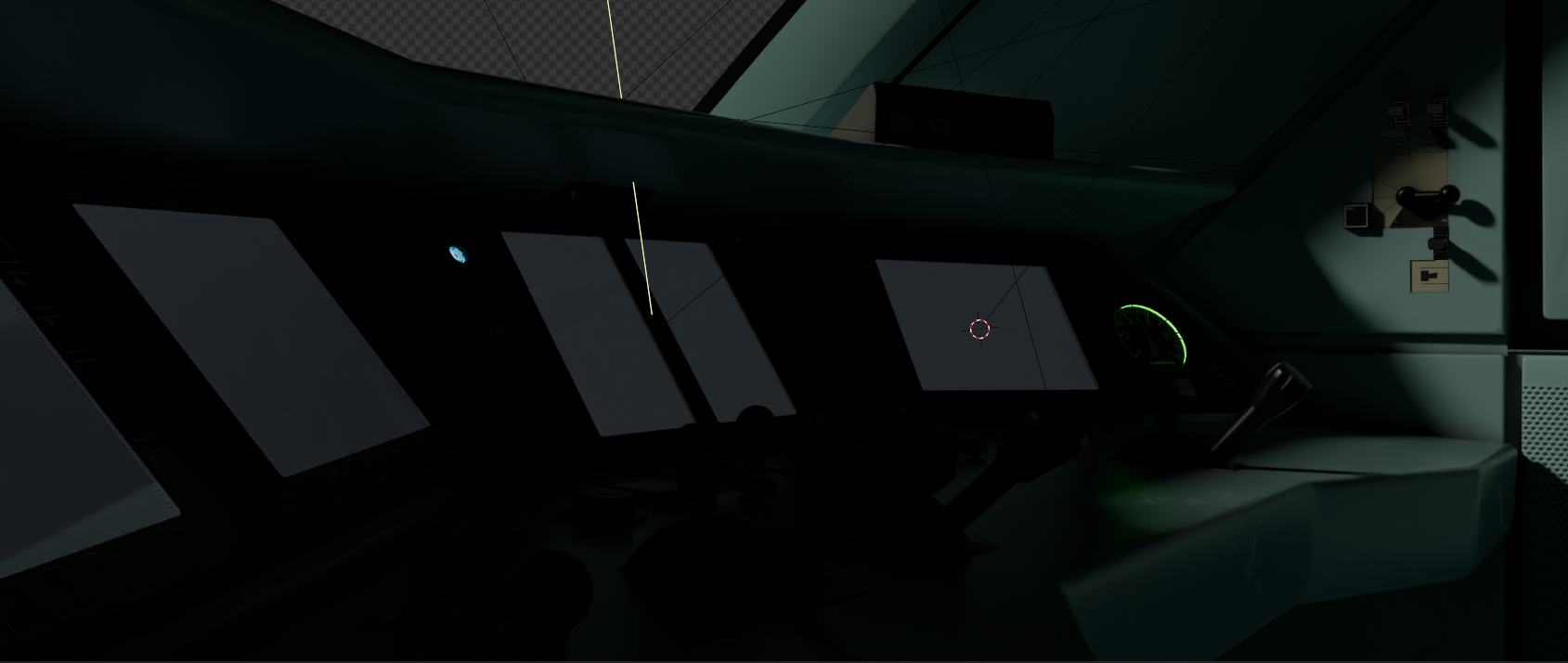

Nachts im Führerstand, der Mond scheint hell...

(live Cycles Render im ViewPort)

[Maxx]

gespenstisch

[AndreasBrandtner]

Moin,

kurze Wasserstandsmeldung. Aktuell habe ich ein Rendering für 4k abgeschlossen und erzeuge mittels meiner mit Hilfe von KI erzeugten Scripte die passenden Melder Blöcke neu. Dabei ist wieder ein "Problem" Aufgetaucht, dass sich ein "Nachtmelder" auf zwei Hintergrundtexturen aufteilt. Nun muss ich dem Script beibringen, an passender Stelle einen cut zu machen und einen zweiten Nachtmelder zu erzeugen.

Code: Alles auswählen

Sobald ein Melderbereich (z. B. ETCS_Nacht) über mehr als eine Hintergrundtextur (HG/BG-Tile) ragt,
muss der Melder komplett aufgesplittet werden:

Für jeden betroffenen Bereich erzeugst du einen eigenen Melder-Block (z. B. ETCS_Nacht_00, ETCS_Nacht_01, …)

Jeder Block bekommt seine eigene InstrPkt1–4 (basierend auf dem geteilten Bereich), UVs und Nachtmasken

Nur wenn der Melder vollständig auf einer HG liegt, bleibt alles wie bisher

Mal sehen ob der Promt was funktionierendes zaubert.

[AndreasBrandtner]

jo, macht jetzt was es soll...

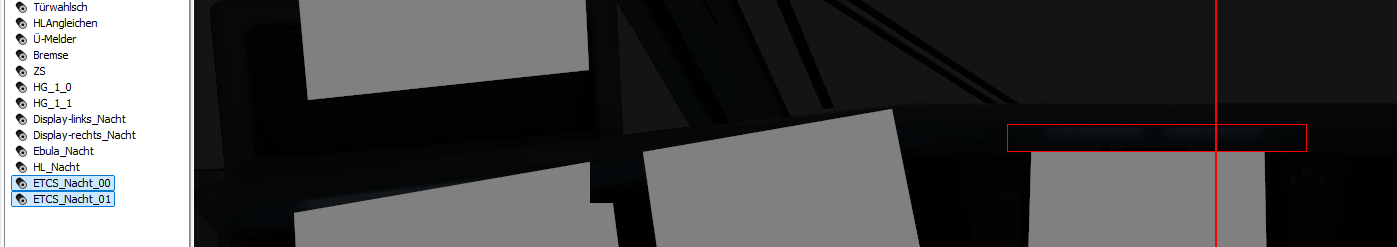

Die rote Senkrechte ist die Trennung der beiden Hintergrundtexturen, die beiden Rechtecke sind die nun automatisch erzeugten passend zerlegten Nachtmelder. Den Effekt sieht man in dem Bild schlecht, aber damit wird das leichte anleuchten der Pultabdeckung durch die Displays nachgestellt. Sieht im Sim ganz ansprechend aus.

[AndreasBrandtner]

Hallo in Die Runde,

kann mir jemand noch etwas zu den beiden Tastern, HL Angleichen und HL Füllen sagen?

HL Angleichen leuchtet so wie ich es sehe nie? Bzw. hat keine Beleuchtung, Nachts?

HL Füllen, leuchtet wohl bei Druck unter 3,5Bar bzw. Störungen, SBS o.ä? Leuchtet er auch Grundsätzlich wenn er betätigt wird? Ich frage deshalb um alle möglichen Stellungen für den Führerstand zu haben. Vielleicht lässt sich später ja noch mal das ein oder andere mit einer dll. umsetzen

[TECHNO]

HL Angleichen leuchtet so wie ich es sehe nie? Bzw. hat keine Beleuchtung, Nachts?

Korrekt.

HL Füllen, leuchtet wohl bei Druck unter 3,5Bar bzw. Störungen, SBS o.ä? Leuchtet er auch Grundsätzlich wenn er betätigt wird?

Der Taster HL-Füllen leuchtet sobald die Schnellbremsschleife unterbrochen ist (HL unter 3bar). Wenn man den Taster drückt leuchtet dieser auch, egal wie hoch oder niedrig der HL-Druck ist.

[AndreasBrandtner]

Der Taster HL-Füllen leuchtet sobald die Schnellbremsschleife unterbrochen ist (HL unter 3bar). Wenn man den Taster drückt leuchtet dieser auch, egal wie hoch oder niedrig der HL-Druck ist.

Moin,
danke für die Klarstellung. Das müsste aber auch mit den jetzigen Mitteln schon umsetzbar sein? Zumindest das aufleuchten unter 3.0 Bar HL druck?

[Carsten Hölscher]

Ja, kann man in den Leuchtmeldereinstellungen machen.

Carsten
